📋 Dane techniczne — Drewno Konstrukcyjne C24 70×145 mm
| Parametr | Wartość |
|---|---|
| Grubość | 70 mm |
| Szerokość | 145 mm |
| Pole przekroju | 10 150 mm² |
| Wskaźnik wytrzymałości Wy (oś silna) | 245 cm³ |
| Gatunek | Świerk skandynawski (Picea abies) |
| Klasa wytrzymałości | C24 wg EN 338 (fm,k = 24 N/mm²) |
| Obróbka | 4-stronnie strugana (S4S) |
| Krawędź | Zaokrąglona wg EN 14081 |
| Wilgotność | KD — suszone komorowo, max. 18% |
| Gęstość | ok. 450 kg/m³ |
| Masa 1 mb | ok. 4,57 kg |
| Certyfikat | CE wg EN 14081 — oznaczenie na każdej sztuce |
Grubość 70 mm oznacza o 56% większe pole przekroju niż 45×145 mm (10 150 vs 6 525 mm²). W praktyce to: krokwie na rozpiętości do 6 m przy standardowym rozstawie, podciągi, belki główne stropów o dużym obciążeniu, a przede wszystkim słupy ścian szkieletowych, gdzie zależy nam na grubości 70 mm pod wełnę mineralną 60–70 mm bez dodatkowej kontrłaty.
📋 Klasa C24 — wytrzymałość i certyfikacja drewna
📌 Klasa C24 wg EN 338 — co oznacza?

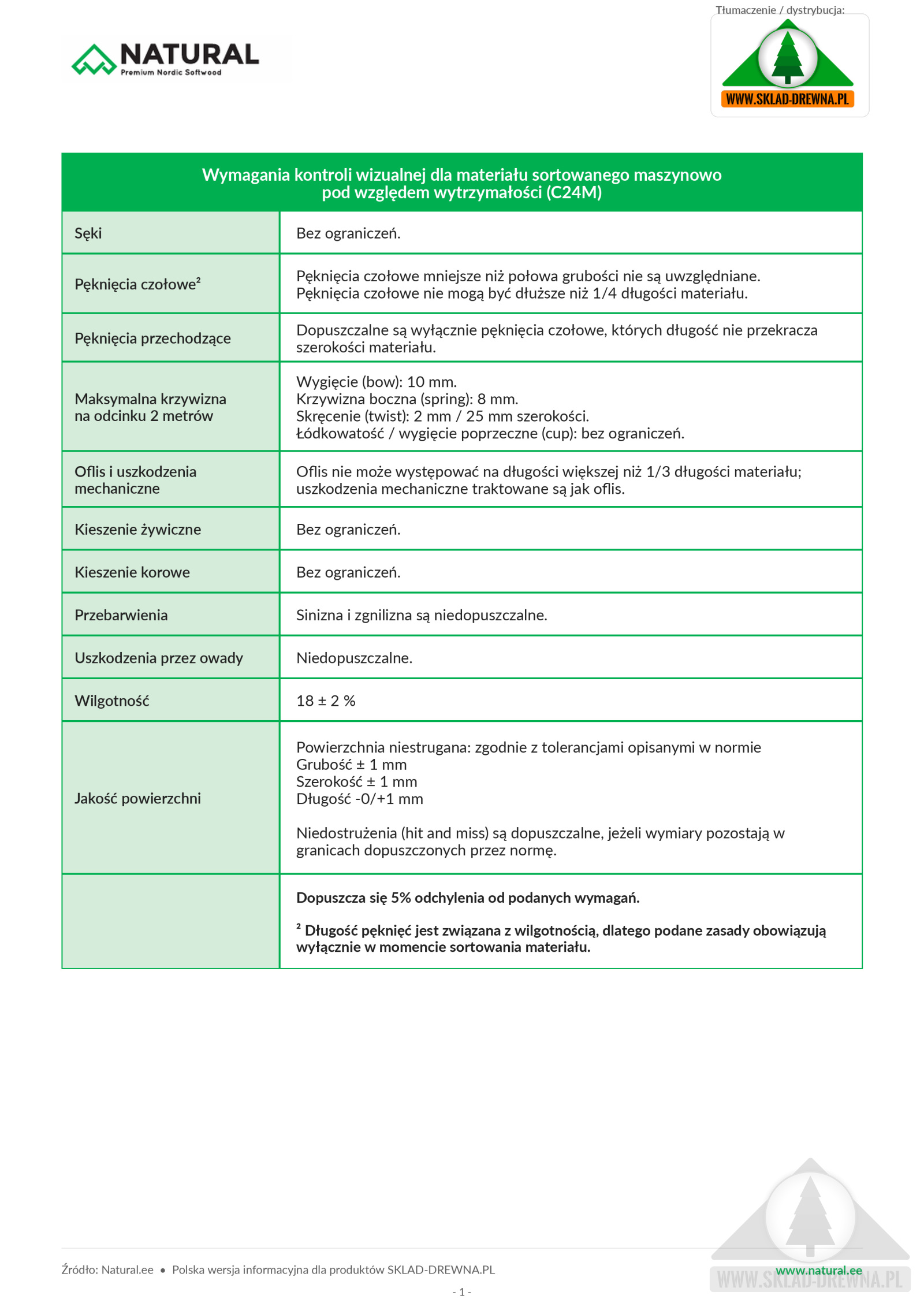

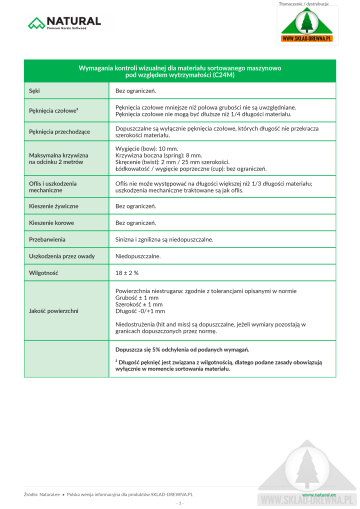

C24 to klasa wytrzymałości drewna iglastego wg normy EN 338. „C" oznacza drewno iglaste (Conifer), „24" — charakterystyczna wytrzymałość na zginanie 24 N/mm². Klasa jest nadawana po sortowaniu wizualnym lub maszynowym każdej sztuki — ocenia się wielkość sęków, skos włókna, szerokość słojów i wady struktury. Na elemencie odciśnięty jest certyfikat: C24, KD, CE, EN 14081-1.
✅ Suszenie komorowe KD — dlaczego to ważne?
KD (Kiln Dried) — drewno suszone komorowo do wilgotności max. 18%. Drewno suche ma o 30–50% wyższą wytrzymałość na zginanie niż mokre (>30%). Nie skręca się podczas schnięcia po wbudowaniu — kluczowe przy krokwiach i słupkach: mokra belka skręca się, co może wypychać poszycie i odkształcać połączenia. Suszenie komorowe w min. 56°C gwarantuje też zniszczenie zarodników pleśni i larw owadów drewnojadnych.
🔥 Krawędź zaokrąglona — wymóg normowy
Strugana powierzchnia S4S i zaokrąglone krawędzie (R min. 2–3 mm) to wymóg norm EN 14081. Narożnik ostry nagrzewa się najszybciej i jako pierwszy zapala — zaokrąglenie spowalnia ten proces i zwiększa czas do utraty nośności elementu.
Drewno budowlane (mokre, bez klasy) nie może zastąpić C24 w projekcie budowlanym. Inspektor nadzoru ma prawo zakwestionować odbiór, jeśli krokwie lub belki nie mają certyfikatu C24. Wyjątek: prace pomocnicze (szalunek, stemple tymczasowe) — budowlane wystarczy.
🏠 Gdzie stosować C24 70×145 mm?
🏠 Krokwie dużych rozpiętości — 5–6,5 m
C24 70×145 mm to przekrój dla krokwi o rozpiętości 5–6,5 m przy standardowym rozstawie 80–100 cm. Większa grubość 70 mm daje wyższy wskaźnik wytrzymałości Wy = 245 cm³ (vs 158 cm³ dla 45×145 mm) — krokiew jest sztywniejsza i mniej podatna na ugięcie. Typowe zastosowania:
- Dachy dwuspadowe na szerszych budynkach (rzut >8 m) bez płatwi pośrednich
- Połacie dachowe w strefach śniegowych 2–3 (obciążenie >1,2 kN/m²)
- Krokwie pod pokrycie ciężkie (dachówka betonowa ≥50 kg/m²) przy rozstawie 90–100 cm
🏗 Słupy ścian szkieletowych — grubość 70 mm
C24 70×145 mm stosuje się jako słupek ściany nośnej w systemach platform-frame wszędzie tam, gdzie projekt wymaga grubości słupka 70 mm zamiast standardowych 45 mm. Powody: przestrzeń izolacyjna 70 mm pod wełnę λ=0,032–0,035 bez dodatkowej kontrłaty (λ = 0,035; U ≈ 0,20 W/m²K bez izolacji zewnętrznej), lepsza odporność ogniowa grubszego przekroju, wyższa nośność na ściskanie przy kondygnacjach o dużych obciążeniach pionowych.
🔥 Podciągi i belki stropowe — rozpiętości 4,5–5,5 m
C24 70×145 mm jako belka stropowa przy rozpiętości 4,5–5,5 m i rozstawie belek 40–60 cm pod obciążenie użytkowe 2,0 kN/m² (poddasze użytkowe). Większa grubość 70 mm zmniejsza ugięcie i eliminuje odczuwalne „sprężynowanie" podłogi, które pojawia się przy 45×145 mm na rozpiętości bliskiej 4,5 m. Połączenie ze ścianą: gniazdo 100–120 mm w murze lub złącze BP70.
🌿 Legary tarasowe i podkonstrukcje zewnętrzne
C24 70×145 mm jako legar tarasowy przy rozstawie 50–60 cm pod ciężkie deski tarasowe (28–40 mm) lub pod tarasy o zwiększonym obciążeniu (jacuzzi, ognisko, meble ogrodowe). Do zastosowań zewnętrznych zawsze impregnować: Remmers IG-10 × 2 warstwy na wszystkie strony i czoła. Na wspornikach stalowych lub podkładkach EPDM z izolacją od betonu — C24 KD z impregnacją wystarczy.
📋 70×145 mm — kiedy wystarczy, a kiedy potrzeba innego przekroju?
Tabela orientacyjna — krokwie C24, szerokość 145 mm
| Przekrój | Pole (mm²) | Wy (cm³) | Max. rozpiętość | Rozstaw | Masa 1 mb |
|---|---|---|---|---|---|
| 45×145 mm | 6 525 | 158 | do 5 m | 80–100 cm | ok. 2,94 kg |
| 60×145 mm | 8 700 | 210 | do 5,5 m | 80–100 cm | ok. 3,92 kg |
| 70×145 mm ✅ | 10 150 | 245 | do 6,5 m | 80–100 cm | ok. 4,57 kg |
| 45×170 mm | 7 650 | 217 | do 5,5 m | 80–100 cm | ok. 3,44 kg |
| 45×195 mm | 8 775 | 285 | do 6 m | 60–80 cm | ok. 3,95 kg |
- Dach: między krokwiami 70×145 mm mieści się wełna 140 mm; brakujące 5 mm grubości (145−140) to luz montażowy — wystarczający do wentylacji warstwy. Dla WT2021 zazwyczaj konieczna dodatkowa izolacja 60–80 mm nad krokwiami.
- Ściana szkieletowa: grubość 70 mm zamiast 45 mm daje przestrzeń na wełnę 60–70 mm wewnątrz słupka — bez kontrłaty i bez obniżania pomieszczenia. Całościowy pakiet z izolacją zewnętrzną 100 mm: U ≈ 0,15 W/m²K.
🔨 Jak montować drewno C24 70×145 mm?
Złącza i połączenia
- Krokiew–murłata: złącze KU70 lub PA70, wkręty 4,5×60 mm po obu stronach — obowiązkowo przy grubości 70 mm
- Krokiew–kalenica (krokwianka): złącze krzyżowe lub gwoździe skośne 4,0×90 mm z obu stron
- Kleszcze: 2 wkręty 6×180 mm co 40 cm lub śruby M12 z podkładką 50×50 mm (większa grubość wymaga dłuższych łączników niż przy 45 mm)
- Słupek–podwalina: wkręt 6×180 mm skośny z obu stron lub złącze U70
- Belka stropowa–ściana: złącze BP70 lub gniazdo 120 mm w murze z wentylacją czoła
Cięcie i obróbka
- Cięcie ukośne pod kąt dachu: piła tarczowa z prowadnicą lub pilarka ukosowa — grubość 70 mm wymaga piły z głębokością cięcia min. 80 mm
- Wcięcie w murłacie (birdsmouth): głębokość max. 1/3 wysokości krokwi = 48 mm (ta sama zasada co dla 45 mm — liczy się wysokość 145, nie grubość)
- Wiercenie otworów na instalacje: max. 1/4 szerokości = 36 mm; otwór w strefie ściskanej (górna 1/3 belki) niedopuszczalny
Masa i logistyka
- 1 mb: ok. 4,57 kg
- Belka 5 m: ok. 22,9 kg — dwie osoby do wniesienia na kondygnację
- Belka 6 m: ok. 27,4 kg — wymagane min. 2 osoby, na kondygnację zalecany dźwig lub HDS
- Wiązka 20 szt. × 5 m: ok. 458 kg — wózek paletowy lub paleciak
- Składowanie: poziomo na podkładkach co max. 1,5 m, zadaszenie lub folia boczna z wentylacją dolną
Do zastosowań zewnętrznych (legary tarasowe, krokwie altany, słupy wiaty) narażonych na wilgoć klasy UC3: Remmers IG-10 × 2 warstwy pędzlem na wszystkie powierzchnie i czoła przed montażem. Czoła po cięciu na budowie — obowiązkowo Higro-Blocker lub ponowna warstwa IG-10. Drewno KD wysycha szybciej niż sosna — impregnacja powierzchniowa wnika płycej, ale przy prawidłowym montażu (nie kontakt z gruntem, szczelina wentylacyjna) C24 KD z IG-10 spełnia wymagania UC3.
🏆 Dlaczego klienci wybierają ELDEK?
Od 2011 roku dostarczamy drewno konstrukcyjne C24 na budowy w Warszawie, Legionowie i całym Mazowszu. Zbudowaliśmy ofertę tak, żeby wykonawca mógł zamówić wszystko z jednego miejsca i dostać jednym transportem.
- Przekrój 70×145 mm od ręki — utrzymujemy go w stałym asortymencie; nie czekasz na zamówienie specjalne
- Pełny komplet w jednej dostawie — drewno C24 + złącza ciesielskie SPAX + impregnaty Remmers + płyty OSB; nie musisz uzupełniać materiałów z trzech miejsc
- Certyfikowane materiały — dokumentacja CE do każdej dostawy; deklaracja właściwości użytkowych na życzenie do odbioru budowlanego
- Doradztwo techniczne — powiedz, co budujesz (rozpiętość, rozstaw, strefa śniegowa), a dobierzemy przekrój i akcesoria pod projekt
- Własny transport — dowozimy na plac budowy w Warszawie i całym Mazowszu; pojazdy do 13 m; możliwy rozładunek żurawiem HDS
❓ FAQ — Drewno Konstrukcyjne C24 70×145 mm
Czym różni się C24 70×145 od 45×145 mm — kiedy wybrać grubszy?
Główna różnica to pole przekroju (10 150 vs 6 525 mm²) i wskaźnik wytrzymałości Wy (245 vs 158 cm³). W praktyce: wybierz 70×145 mm, gdy rozpiętość krokwi przekracza 5 m, gdy projekt wymaga grubości słupka 70 mm (pod wełnę 60–70 mm bez kontrłaty) lub gdy belka stropowa przenosi duże obciążenie i ugięcie przy 45 mm byłoby zbyt odczuwalne. W elementach zakrytych do 5 m rozpiętości — 45×145 mm w zupełności wystarczy i jest tańszy.
Do jakich krokwi pasuje C24 70×145 mm i jaki rozstaw?
C24 70×145 mm: krokwie o rozpiętości 5–6,5 m przy rozstawie 80–100 cm w strefach śniegowych 1–3 przy pokryciu lekkim. Przy dachówce ceramicznej (≥50 kg/m²) i strefie 3: zmniejsz rozstaw do 70–80 cm lub zmień na 70×170 mm. Projekt konstruktora obowiązkowy dla budynków mieszkalnych — podane wartości mają charakter orientacyjny.
Ile mb C24 70×145 mm na więźbę dachu dwuspadowego 100 m² (rzutu)?
Dach 100 m², krokwie 6 m, rozstaw 90 cm, kalenica 12 m: krokwi: 12 / 0,9 + 1 = 15 szt. × 2 połacie = 30 krokwi × 6 m = 180 mb. Murłaty: 2 × 10 m = 20 mb. Kleszcze i inne: ok. 60 mb. Łącznie ok. 260 mb + 10% rezerwy = ok. 286 mb C24 70×145 mm. Masa: ok. 4,57 kg/mb × 286 ≈ 1 307 kg — plan logistyki dla transportu.
Czy C24 70×145 mm nadaje się do ściany szkieletowej nośnej?
Tak — i to z zapasem. Przy rozstawie 60 cm i wysokości kondygnacji 2,7 m: nośność na ściskanie wystarczająca dla 2–3 kondygnacji. Grubość 70 mm pozwala zmieścić wełnę mineralną 60–70 mm między słupkami bez dodatkowej kontrłaty od wewnątrz, co upraszcza wykonanie i zwiększa użytkową przestrzeń pomieszczenia. Z izolacją zewnętrzną 100 mm: U ≈ 0,15 W/m²K — spełnia WT2021 dla ścian zewnętrznych z wyraźnym zapasem.
Czy dostarczacie C24 70×145 mm do Warszawy?
Tak. Realizujemy dostawy własną flotą na terenie całego Mazowsza — Warszawa, Legionowo, Piaseczno, Wołomin, Pruszków, Otwock, Nowy Dwór Mazowiecki i okolice. Termin i warunki ustalamy indywidualnie. Skontaktuj się z biurem: 22 215 94 57 lub biuro@sklad-drewna.eu. Szczegóły logistyki: transport drewna — co warto wiedzieć przed zamówieniem.
Jaka dokumentacja jest dostarczana z drewnem C24?
Do każdej partii dostarczamy deklarację właściwości użytkowych (DoP) wg EN 14081 oraz specyfikację dostawy z WZ. Na życzenie — dodatkowa dokumentacja do odbioru budowlanego. Każda sztuka drewna ma odciśnięty stempel CE z klasą C24, oznaczeniem KD i normą EN 14081-1.
